Baty amplía su gama de máquinas de medición instantánea por visión
04/02/2025
Baty presenta la nueva serie Venture FH de máquinas de medición instantánea por visión de eje óptico horizontal, que viene a sumarse a la serie Venture FV de eje óptico vertical. De esta manera, BATY dispone de una amplia gama de modelos para satisfacer cada aplicación.
Las máquinas de medición instantánea por visión representan un avance significativo en la línea de productos Baty, proporcionando velocidades de medición notables en múltiples piezas simultáneamente.
Las máquinas Baty serie Venture FV y Venture FH ofrecen nuevos niveles de eficacia y versatilidad combinadas con un software fácil de usar. Equipadas con reconocimiento automático de piezas y una potente cámara de 20 megapíxeles, junto con iluminación LED telecéntrica de perfil e iluminación LED de anillo segmentado, este nuevo nivel en sistemas de medición por visión ofrece una calidad de imagen excepcional. Su intuitivo software agiliza el proceso de medición, proporcionando una decisión instantánea de aceptación/rechazo e informes detallados que permiten un funcionamiento sin problemas y un análisis eficaz de los datos.
Medición instantánea
- Medición instantánea de cientos de dimensiones en menos de un segundo con solo pulsar un botón
- Informes ultrarrápidos con SPC incluido
- El reconocimiento de caracteres lee e informa automáticamente de los números de pieza individuales durante la medición por lotes (el número de cavidad, por ejemplo)
Alta precisión
- Óptica telecéntrica doble para alta resolución
- Enfoque automático motorizado
- Detección automática de bordes, que elimina la influencia del operador
Fácil de usar
- Software intuitivo y fácil de usar
- Medición y presentación de dimensiones de forma automática
- Desde CAD: importación automática de dimensiones y sus tolerancias, y comparativa de perfiles 2D
Medición 3D
- Medición con la sonda confocal opcional
- Funciona en diversas superficies, incluidos materiales transparentes, superando a las sondas táctiles de contacto tradicionales

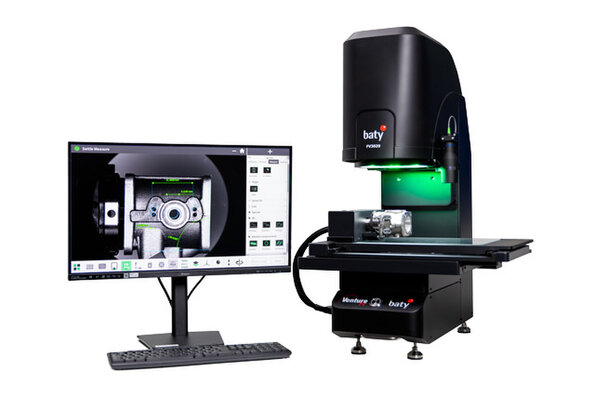

Plato eje giratorio CNC
- Disponible el eje giratorio opcional
- Permite girar piezas cilíndricas y medirlas varias veces por revolución
Medición ultrarrápida de dimensiones
Cree mediciones instantáneas simplemente colocando componentes conocidos de forma aleatoria en la mesa de medición. Las piezas nuevas pueden medirse fácilmente extrayendo automáticamente elementos de la imagen escaneada y añadiendo dimensiones para crear un programa de medición que se guarda para su uso futuro.
Inspección automatizada de piezas con reproducción CNC adicional para piezas más grandes que el campo de visión. Rápida configuración y tiempo de inspección para reducir los costes de producción.
Reconocimiento automático de piezas
Con el reconocimiento automático de piezas no es necesario seleccionar un programa ni orientar una pieza. El software intuitivo reconocerá la pieza, seleccionará el programa de inspección y medirá cada pieza del lote, ahorrando tiempo y eliminando los errores del operario.

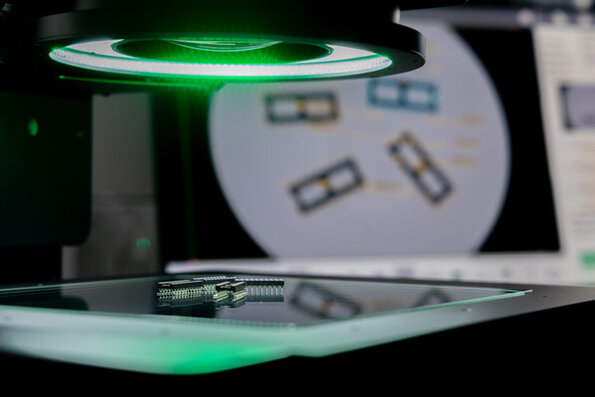

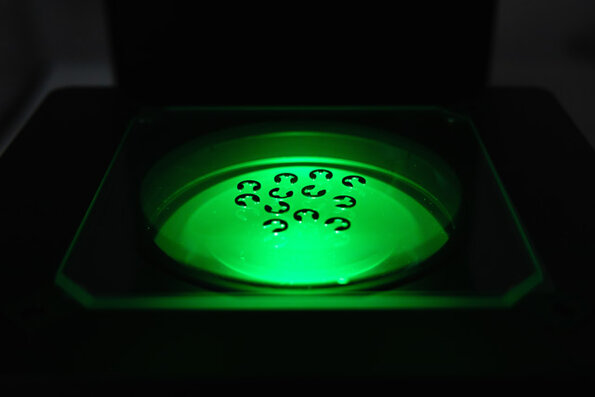

Medición simultánea de múltiples piezas
Mida con rapidez y precisión cientos de dimensiones en cientos de piezas en cuestión de segundos utilizando múltiples condiciones de iluminación. Clasificación instantánea en pantalla de aceptado/rechazado para el inspector, con informes detallados guardados automáticamente en su ubicación preferida.

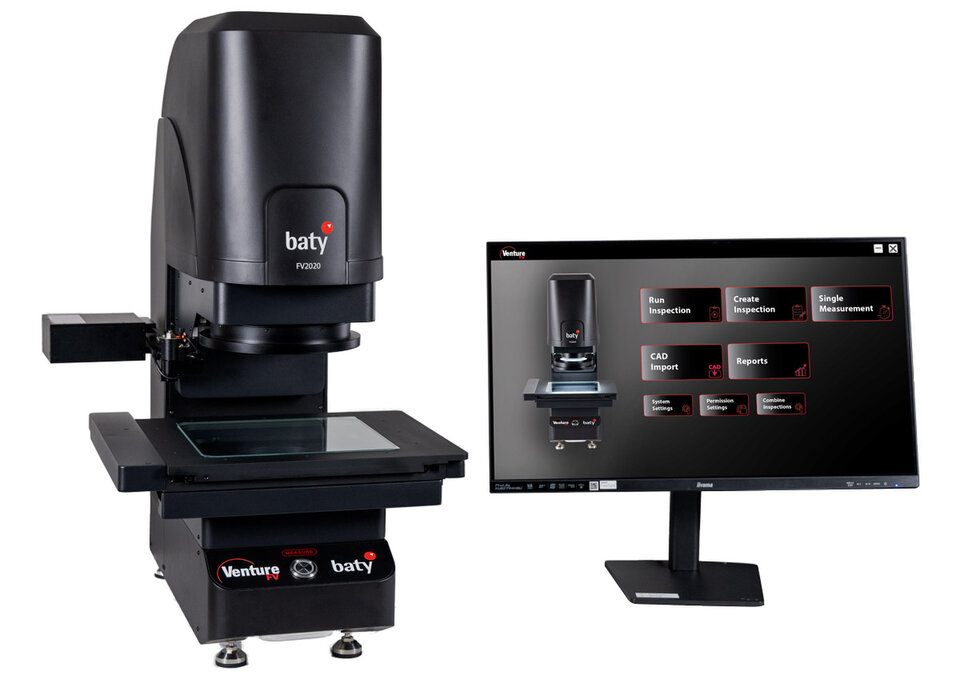

Serie Venture FV de eje óptico vertical
El diseño de la gama de modelos Baty Venture FV se basa en el objetivo telecéntrico de Ø100 mm o bien en el de Ø150 mm de baja distorsión. Ambos tipos de objetivo pueden configurarse para aplicaciones de campo de visión único o doble. La combinación de estos objetivos con la gama de mesas de medición fijas o móviles da como resultado una gama de máquinas que se adapta a cualquier aplicación. La serie Venture FV está disponible en 7 rangos de medida desde 100 x 80 mm hasta 500 x 400 mm X, Y.
Cada modelo de la gama Venture FV es un sistema de eje óptico de luz vertical e incluye:
- CNC Auto-focus
- Iluminación LED programable de superficies y perfiles
- Se suministra con el software Fusion FV, ordenador PC con monitor de 27", teclado y ratón
Opciones:
- Sensor confocal para medición sin contacto de alturas
- Eje giratorio motorizado
- Iluminación coaxial
- Programación a partir de CAD
- Sensores 3D de luz estructurada

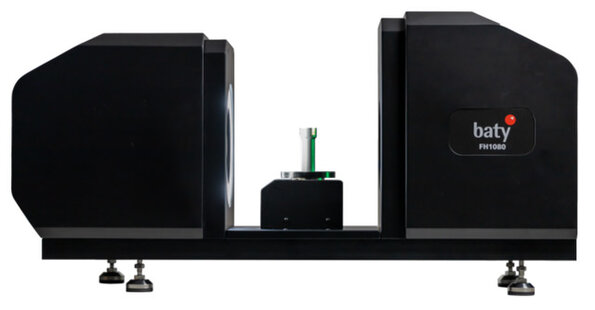

Serie Venture FH de eje óptico horizontal
Los nuevos modelos de la serie Venture FH son sistemas de eje óptico horizontal, a menudo más adecuados para pequeñas piezas tridimensionales o cilíndricas.
Los modelos Venture FH cuentan con una mesa de medición fija o giratoria y el mismo software intuitivo Fusion FV. Las piezas pueden colocarse directamente sobre la superficie de la mesa de medición o en un soporte de trabajo adecuado.
La mesa de medición fija del Venture FH-1080 permite colocar las piezas para su medición inmediata. Están disponibles accesorios de sujeción estándar, incluido una mordaza autocentrante y un bloque en V de doble eje. Estos accesorios se colocan en la plataforma mediante un pivote central para facilitar su uso.
La combinación de iluminación de superficie, enfoque automático y control giratorio permite medir elementos de superficie en diferentes planos en una sola atada.
- Piezas con múltiples caras
- Chaflanes y avellanados
- Elementos fresados
- Detalles de la cabeza de tornillos

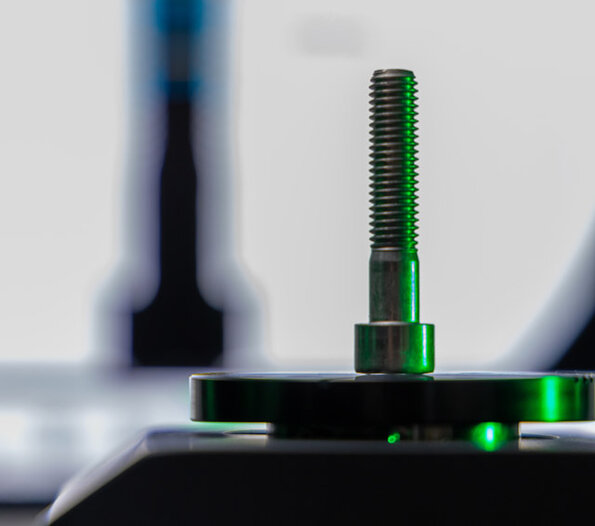

Modelo FH-1080
Con una mesa de trabajo fija o giratoria, las piezas a medir pueden colocarse directamente sobre la superficie de la mesa o en un portapiezas adecuado.
Aplicaciones:
- Elementos de fijación (incl. roscas)
- Conectores
- Perfiles de fresa
- Herramientas de corte
- Radios
- Roscas
- Aplicaciones de microherramientas
- Implantes

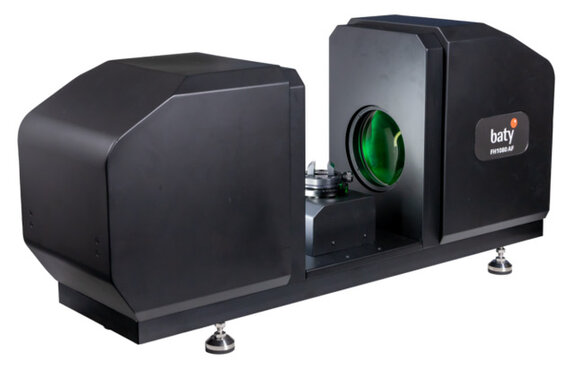

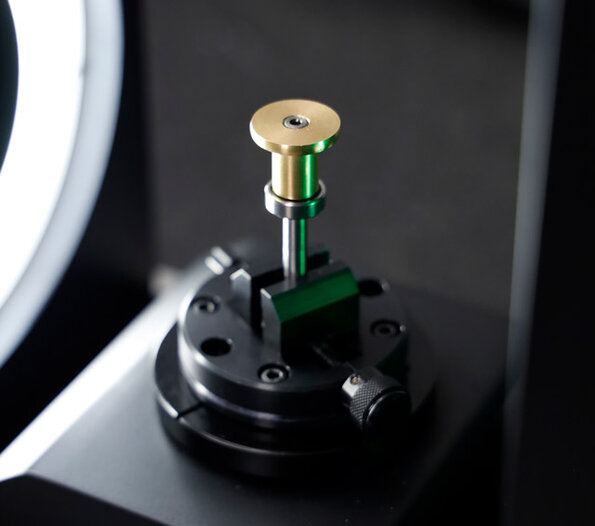

Modelo FH-1080AF
El modelo FH-1080AF cuenta con iluminación anular de superficie programable adicional, enfoque automático y una mesa de trabajo giratoria CNC. Esto permite medir elementos en diferentes lados de la pieza en la misma inspección automatizada.
Las piezas cilíndricas pueden girarse, lo que permite realizar múltiples mediciones a intervalos angulares fijos para medir:
- Diámetro medio
- Redondez
- Concentricidad
- Posicionar un agujero pasante para su medición
- Cavidades radiales
